Концевые меры (щупы, калибры, скобы, шаблоны)

     Разнообразие мерительного инструмента включает в себя эталонные и рабочие модели – концевые меры длины и угла, калибры, щупы и шаблоны.



     Концевые меры длины и угла

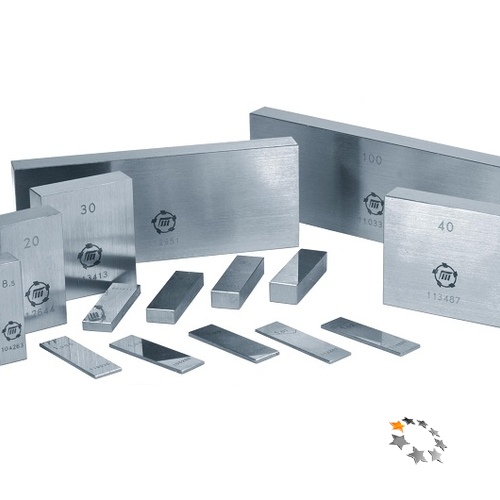

     Концевые меры длины представляют собой набор прямоугольных брусков с высокой чистотой обработки, выполненных с точностью до 0,0001 мм. Для их производства используют: высококачественную сталь с добавлением хрома, твердые сплавы или керамику. Эталонные меры делятся на разряды, а у рабочих различают четыре класса точности длины от 0 до 3 класса.

     Применяют их для калибровки и настройки контрольных устройств и шаблонов, если в комплекте отсутствует нужный размер, есть возможность набрать его из нескольких элементов, но использовать можно не более пяти.

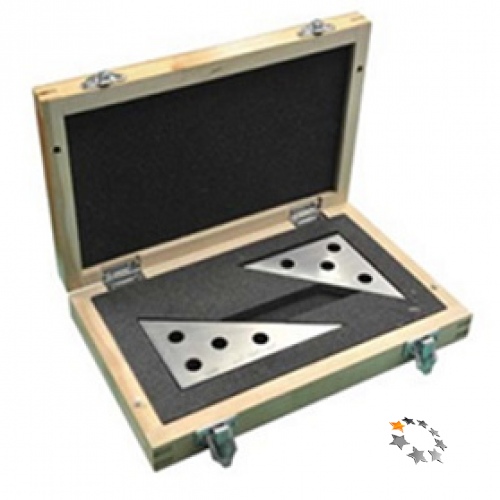

     Угловые меры выпускаются в виде прямых призм, ими контролируют: углы, шаблоны и градуировку соответствующих инструментов. Меры выпускаются в виде наборов с различным классом точности.



     Калибры

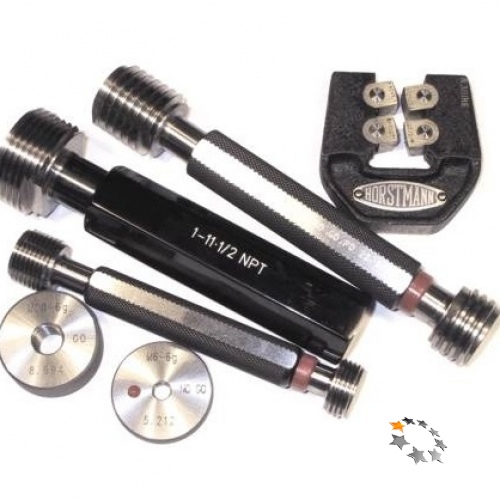

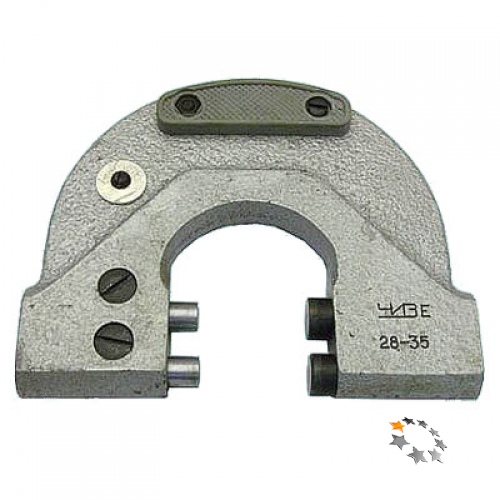

     Производят два типа калибров: предельные и нормальные. Нормальные – это геометрические копии готового изделия, годность которого определяется равномерностью и размером зазора между изделием и калибром. Предельные имеют проходной и непроходной размеры. Для измерения отверстий используют пробки, валы измеряют скобами, для внутренних резьб предназначены резьбовые пробки, а для наружных – резьбовые кольца.



     Шаблоны

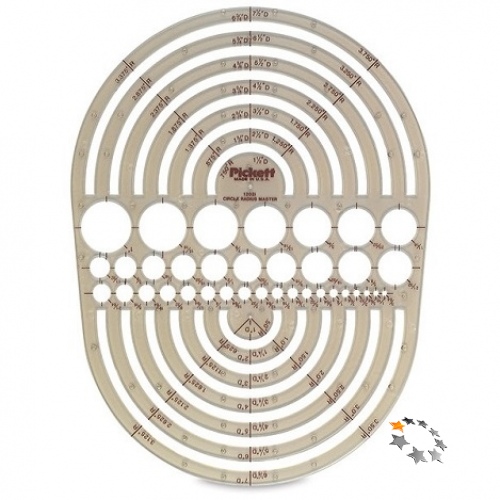

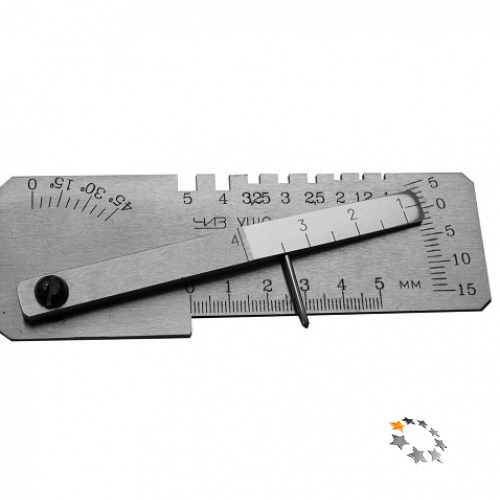

     Из всего разнообразия шаблонов наиболее востребованы УШС и шаблоны радиуса. Универсальный шаблон сварщика позволяет контролировать элементы разделки под сварной шов, величину притупления шва и диаметр электрода. Инструменты контроля радиуса могут быть выполнены в виде пластин для проверки выпуклой или вогнутой поверхности, а также в виде одной пластины с несколькими геометрическими радиусами и отверстиями.



     Щупы

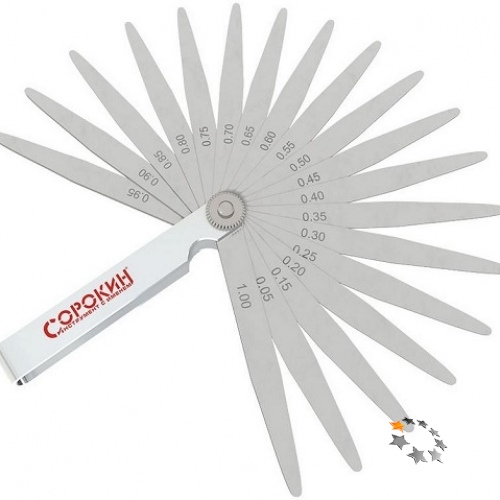

     Измерительное приспособление, состоящее из пластин с толщиной от 0,01 мм до 1 см. Щупами, измеряют зазоры, они позволяют контролировать параметры токарных и фрезерных операций, с их помощью регулируют клапана ДВС и определяют радиальный зазор подшипников при центровке оборудования.
